常见的弱电线缆有14种,你知道它们各自的特点和用途吗?

日期:2018-04-18点击数:52赞数:0

RVV

全称:铜芯聚氯乙稀绝缘聚氯乙稀护套软电缆。 RVV线,外观圆型,芯数比较多,而且2芯之间都有绞合。R代表软线,字母V代表绝缘体聚氯乙烯(PVC)。
RVV电缆主要用途:应用于电器、仪表和电子设备及自动化装置等不需要屏蔽的电源线、控制线及信号传输线。


常用的RVV线材型号有:RVV2*0.5,RVV2*0.75,RVV2*1.0,如:RVV2*1.5

RVVP

全称铜芯聚氯乙稀绝缘聚氯乙稀屏蔽软电缆。适用于通信、音频、广播、音响系统、防盗报警系统、智能自动化系统、自动抄表系统、消防系统等需防干扰线路连接、高效安全的传输数据电缆。
字母R代表软线,字母V代表绝缘体聚氯乙烯(PVC),字母P代表屏蔽。RVVP具体可用于监控系统、门禁系统、楼宇可视对讲系统、楼宇控制系统中的控制线。

RVV与RVVP的区别:

RVVP对比RVV多了一层屏蔽编织网,PVVP线在内外护套之间有一层网状的铜丝层作为屏蔽层----屏蔽层主要是为了防止外界电磁场的影响,以提高线材的抗干扰平衡度。

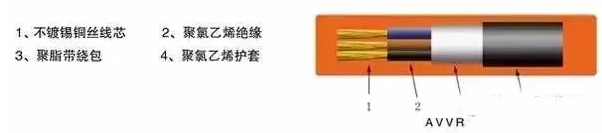

AVVR电缆

全称铜芯聚氯乙烯绝缘聚氯乙烯护套安装用软电缆。通常用于弱电电源供电。


RVV与AVVR的区别:
AVVR与RVV是同一款线材。0.5平方以上的型号归为RVV(含0.5平方)0.5平方以下的型号归为AVVR。
BV


全称铜芯聚氯乙烯绝缘电线,BV线又简称塑铜线,其中B代表是类别,属于布电线, V代表绝缘为聚氯乙烯,一般适用于交流电压450/750V及以下电器仪表设备及动力照明固定布线等电力的供应。


ZR-BV: 铜芯聚氯乙烯绝缘阻燃电线:绝缘料加有阻燃剂,离开明火不自燃。阻燃BV线又分为A、B、C、D四个等级,其中A类最好,以此类推,最常用的为ZB-BV。
NH-BV:铜芯聚氯乙烯绝缘耐火电线:正常着火情况下还可以正常使用。
BVR

全称:聚氯乙烯绝缘软电线。BVR线,一般指BVR电源线,是一种铜芯聚氯乙烯绝缘软电线,其应用于固定布线时要求柔软的场合。
B是指归类属于布电线,V是指PVC聚氯乙烯,也俗称“塑料”, R是指软的意思,要做到软,就要增加导体根数。
BVR电线根据所选用的材质不同,也分为阻燃电线(ZR-BVR)、耐火电线(NH-BVR)、低烟无卤电线(WDZ-BVR)。主要适用于电器仪表设备及动力照明固定布线用。
BV与BVR的区别:
1. 从生产工艺上说,BV是单芯的,BVR是多芯的,在制作上,BVR比BV复杂一点。
2. 从价格上说,BV与BVR由于其只在工艺,BVR要比BV贵一点。
3. 在性能上,BV与BVR基本相同,重量上BVR略重一点。

UL 2464

多芯屏蔽线,用于电脑连接线。


RVB

RVB为扁形无护套软线,俗称红黑(平行)线。适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电。


RVVB

RVVB为扁形护套软线,RVVB与RVB的用途等同,区别就在于RVB为扁形无护套软线,而RVVB为扁形护套软线,所以RVVB比RVB多了一层护套。


RVS

全称:铜芯聚氯乙烯绝缘绞型连接用软电线、对绞多股软线,简称双绞线,俗称“花线”,现阶段此种线材多用于消防系统,也叫“消防线”。
字母S代表双绞线,字母R代表软线,字母V代表聚氯乙烯(绝缘体)。


RVS双绞线的用途:

1. 多用于消防火灾自动报警系统的探测器线路

2. 适用于家用电器、小型电动工具、仪器仪表及动力照明用线。双白芯用于直接接灯头线;红蓝芯用于消防、报警等;红白芯用于广播、电话线;红黑芯用于广播线。
3. 用于连接功放与音响设备、广播系统传输经功放机放大处理的音频信号。
RVS与RVB的区别在于:RVB为平行软线,RVS为双绞软线
SYV


全称实心聚乙烯绝缘射频同轴电缆。S---同轴射频电缆,Y---聚乙烯,V---聚氯乙烯。通常用于模拟监控系统、可视对讲系统和有线电视系统中,用于传输视频信号。


SYV视频线的规格:

SYV75-3 传输距离100-300米;
SYV75-5 传输距离300-500米;
SYV75-7 传输距离500-800米;
SYV75-9 传输距离1000-1500米;
SYV75-12 传输距离2000-3500米;
SYV75-3—75代表阻抗为75欧姆,-3代表线材的粗细。
SYWV

全称:聚乙烯物理发泡绝缘的同轴电缆。通常用于卫星电视传输以及有线电视传输、远距离可视对讲系统专用电缆,适合射频传输。

SYV与SYWV的不同点:
1. 绝缘层物理特性不同:SYV是100%聚乙烯填充, SYWVD也是聚乙烯填充,但充有80%的氮气气泡,聚乙只含有20%。
2. 芯线直径不同:SYV 电缆为0.78-0.8mm,SYWV 电缆为1.0mm。
3. 两种电缆的传输特性――传输衰减不同。

VGA线

这是一种模拟信号视频线,最常见于电脑与显示器的连接。

RG

全称:物理发泡聚乙烯绝缘接入网电缆,通常用于弱电视频图像传输或混合光纤同轴电缆网(HFC网络)中传输数据模拟信号。RG-58/59中RG是射频电缆系列的号码,RG加不同的数字来表示不同结构和性能的射频电缆。



最常用的有下列几种:
RG-8或RG-11(50Ω )、
RG-58(50Ω)、
RG-59(75Ω)、
RG-62(93Ω)、

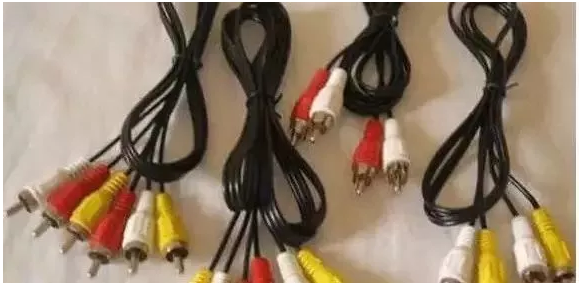

AV线
是家庭音响中音频线(Audio Cable)和视频线(Video Cable)的简称,所以也叫音视频线。主要用于音响设备,家用影视设备音频和视频信号连接
